Протокол фиксации циркония: ретенция, обработка поверхности и параметры конструкции

Цирконий не фиксируется по протоколу стеклокерамики. У него нет стеклянной фазы, поэтому протравливание плавиковой кислотой не дает той микромеханической картины, которую мы ожидаем от дисиликата лития. Адгезия к цирконию строится иначе: через микромеханическую обработку поверхности и химическую связь с участием фосфатных мономеров, прежде всего 10-MDP.

Когда можно опираться на ретенционную форму

Для монолитной полноанатомической циркониевой коронки на высокой культе с нормальной конусностью и контролируемым краем фиксация может быть относительно простой. В таких ситуациях удержание обеспечивается в основном геометрией препарирования, а цемент выполняет фиксирующую и герметизирующую функцию.

Здесь могут использоваться RMGI-цементы или самоадгезивные композитные цементы. Но такое решение оправдано именно при достаточной механической ретенции и для монолитных конструкций. Для каркасного циркония с керамической облицовкой адгезивная фиксация остаётся предпочтительной даже при хорошей ретенции — из-за риска сколов керамики при микроподвижности конструкции.

Если культя короткая, площадь контакта мала, а путь введения неблагоприятный, прежняя схема уже не дает того же прогноза.

Когда нужна усиленная адгезивная фиксация

Адгезивная фиксация для циркония показана при:

• короткой культе;
• избыточной конусности;
• ограниченной площади ретенции;
• повышенной нагрузке;
• риске расцементировки;
• тонких участках конструкции;
• частичных реставрациях;
• конструкциях на титановом основании.

В таких случаях важны подготовка внутренней поверхности, очистка после примерки, MDP-праймер или цемент с MDP, а также корректный цементный зазор.

Отдельный момент — фосфаты слюны конкурентно занимают активные центры на поверхности оксида циркония и блокируют последующее связывание с MDP. Обычное промывание водой эту проблему не решает. Для восстановления адгезивной готовности используют специализированные очистители (Ivoclean, ZirClean) или повторный пескоструй. Поэтому очистка после примерки — обязательная часть протокола.

Роль лаборатории в фиксации циркония

Лаборатория задает параметры, с которыми врач потом работает в кресле:

• толщину конструкции;
• внутреннюю геометрию;
• цементный зазор;
• край;
• анатомию в зоне нагрузки;
• посадку;
• возможность безопасной обработки и фиксации.

Мы рекомендуем оценивать эти параметры еще на этапе моделирования. Особенно в случаях коротких культей, ограниченного пространства, высокой нагрузки и имплантных конструкций.

Если конструкция спроектирована без учета будущей фиксации, проблема часто проявляется уже на клиническом этапе: коронка не до конца садится с цементом, врач вынужден давить при фиксации, появляется рискнарушения краевой адаптации или расцементировки.

Основные ошибки в фиксации циркония

1. Перенос протокола E.max на цирконий
   На цирконии HF не создаёт микрорельеф (нет стеклянной фазы для растворения), а силан без MDP не обеспечивает химической связи с оксидом циркония. Для адгезивной фиксации протокол должен учитывать оксидную поверхность циркония и MDP-компонент.
2. Ожидание свойств цемента при слабой культе
   При недостаточной высоте и ретенции культи цемент не создаст стабильную механику сам по себе. Помимо цемента нужно учитывать культевую вкладку, хирургическое удлинение коронки, ортодонтическую экструзию, изменение дизайна или прогноза зуба.
3. Игнорирование нагрузки
   Цирконий прочный, но цементный слой, край, опора и дизайн все равно работают в условиях окклюзионной нагрузки. При бруксизме или неблагоприятной окклюзионной схеме протокол фиксации нужно рассматривать вместе с толщиной материала, анатомией и защитной капой.
4. Дизайн без учета фиксации
   Если конструкция в CAD выглядит эстетично, но имеет тонкую стенку, неудобную внутреннюю геометрию или проблемный край, у врача могут возникнуть сложности во время фиксации. В таких случаях проблема не в цементе, а в том, что конструкция изначально не была спроектирована под клинический этап.

Когда цирконию нужна MDP-адгезия

В клинических ситуациях, где нельзя рассчитывать только на геометрию, важна последовательность для циркония:

1. Механическая подготовка внутренней поверхности
   Стандарт — воздушно-абразивная обработка 50 мкм Al₂O₃ при давлении 1–2 бар, дистанция около 10 мм. Для тонких краёв и высокопрозрачного циркония (5Y-PSZ) давление снижают до 1 бара. Здесь легко навредить, если работать грубо.
2. Очистка после примерки
   После примерки поверхность циркония загрязнена слюной, кровью, силиконовыми индикаторами, примерочными пастами. Фосфатные загрязнения снижают эффективность последующей связи. Используют специализированные очистители или повторный пескоструй.
3. Праймер с 10-MDP или композитный цемент с 10-MDP
   MDP работает с оксидной поверхностью циркония, поэтому его наличие в системе фиксации имеет значение именно в адгезивных сценариях.
4. Контроль цементного зазора
   Слишком узкий зазор может мешать полной посадке. Слишком широкий — снижать стабильность, особенно при слабой ретенции.
5. Контроль посадки до финальной фиксации
   Если коронка садится впритык, после внесения цемента ситуация часто становится хуже из-за гидравлического сопротивления.
6. Светопроницаемость и режим полимеризации
   Через цирконий толщиной более 1,5–2 мм свет полимеризационной лампы практически не проходит. Для таких конструкций используют цементы двойного отверждения (dual-cure) или химического отверждения. Светоотверждаемые композитные цементы под цирконием не дают полной полимеризации.

Про цементный зазор в циркониевых реставрациях

Цементный зазор часто воспринимается как технический параметр CAD. Но на практике он напрямую влияет на клиническую фиксацию.

Если зазор слишком мал, врач может получить:

• неполную посадку после внесения цемента;
• гидравлическое сопротивление;
• необходимость сильного давления при фиксации;
• риск изменения краевой адаптации;
• сложность контроля в мостовидных конструкциях.

Если зазор слишком велик, появляются другие риски:

• увеличенная толщина цементного слоя;
• снижение стабильности при слабой культе;
• риск микроподвижности;
• менее прогнозируемая посадка при нагрузке.

В сложных случаях мы соотносим цементный зазор с типом конструкции, материалом, протяженностью работы, клинической ретенцией и предполагаемой фиксацией. Особенно это важно для коротких культей, мостовидных конструкций, коронок на имплантах и работ, где врач заранее планирует адгезивный протокол.

Толщина циркония и фиксация

Толщина реставрации влияет не только на прочность, но и на выбор протокола фиксации.

Тонкая циркониевая коронка на хорошей культе и тонкая циркониевая коронка на тонкой культе — разные ситуации. В первом случае конструкция может иметь достаточную механическую поддержку. Во втором адгезивная связь становится более значимой.

Для высокопрозрачного циркония, особенно 5Y-PSZ, нужно осторожнее относиться к агрессивной обработке поверхности и минимальной толщине. У 5Y-PSZ ниже прочность на изгиб (около 550–700 МПа против 1000–1200 МПа у классического 3Y-TZP) и снижена способность к трансформационному упрочнению. Эстетика выше, но механический профиль другой. Поэтому лабораторное решение по материалу, толщине и обработке должно приниматься вместе с фиксацией.

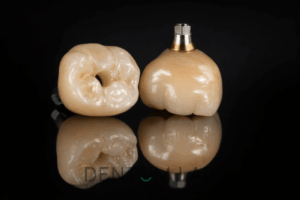

Отдельный сценарий для циркония на титановом основании

В циркониевых коронках на титановом основании особенно важна связь между цирконием, цементом и титановым основанием. На стабильность конструкции влияют рабочая поверхность, площадь контакта, высота титанового основания, обработка титана и циркония, геометрия шахты.

Стабильность соединения в целом может быть высокой, но нужно учитывать, что высота и геометрия титанового основания, пассивность посадки, биомеханические факторы, цемент и протокол обработки поверхностей влияют на риск отсоединения.

Поэтому при работе на титановом основании важно оценивать:

• высоту основания;
• площадь связи;
• толщину циркония вокруг шахты;
• выход винтового канала;
• возможность обработки внутренней поверхности;
• нагрузку в зоне шахты;
• совместимость компонентов;
• пассивность посадки.

В DentumLab мы всегда на этапе CAD проверяем, не ослабляет ли шахта критическую зону, достаточно ли материала вокруг канала, не слишком ли мала площадь связи с титановым основанием и будет ли конструкция обслуживаемой после фиксации.

Протокол работы в DentumLab

Для нас фиксация циркония начинается на этапе оценки входных данных и моделирования. Мы не выбираем цемент за врача, но можем заранее увидеть факторы, которые повлияют на фиксацию.

Для врача и техника ключевой момент — заранее понимать, за счет чего реставрация будет удерживаться после фиксации. Если ответ понятен до производства, клинический этап становится предсказуем и надежен.
